1280x1024 / 640x512 ਨੈਟਵਰਕ ਅਤੇ ਡਿਜੀਟਲ ਦੋਹਰਾ ਆਉਟਪੁੱਟ ਸਵਾਇਰ ਕੈਮਰਾ ਮੋਡੀ .ਲ
ਨਿਰਧਾਰਨ
ਮਾਡਲ | Sg - Swz12ਂਡ 2 - 17510 | Sg - SWZ06ND2 - 17510 | |
ਸੈਂਸਰ | ਚਿੱਤਰ ਸੈਂਸਰ | 1/2 "ਸੋਨੀ ਇੰਗਾਸ ਗਲੋਬਲ ਸ਼ਟਰ ਸਵਾਇਰ ਸੈਂਸੋਰ ਆਈ.ਐਕਸ.990 | 1/4 "ਸੋਨੀ ਇੰਗਾਸ ਗਲੋਬਲ ਸ਼ਟਰ ਸਵਰਡ ਸੈਂਸਰ |
| ਪ੍ਰਭਾਵਸ਼ਾਲੀ ਪਿਕਸਲ | ਲਗਭਗ 1.34mp | ਲਗਭਗ 0.34mp | |
| ਪਿਕਸਲ ਦਾ ਆਕਾਰ | 5μm | ||
ਲੈਂਸ | ਜਵਾਬ ਵੇਵੈਲਥ | 1000 ~ 1700nm | |
| ਆਈਸੀਆਰਆਰ | ਸਮਰਥਨ 2 ਮੋਡ: ਵਾਈਡ ਬੈਂਡ: 1000 ~ 1700nmnarrow ਬੈਂਡ: 1450 ~ 1700nm | ||
| ਫੋਕਲ ਲੰਬਾਈ | 17m ~ 510 ਮਿਲੀਮੀਟਰ, 30x ਆਪਟੀਕਲ ਜ਼ੂਮ | ||
| ਅਪਰਚਰ | F2.8 ~ F5.5 | ||
| ਦ੍ਰਿਸ਼ਟੀਕੋਣ ਦਾ ਖੇਤਰ | H: 21.3 0 °, v: 17.1 °, D: 27.1 ° ° ~ 0.92 ° | H: 11.6 0.37 °, ਵੀ: 9.3 ° ~ 0.3 °, ਡੀ: 14.8 ° ~ 0.47 ° | |
| ਧਿਆਨ ਕੇਂਦ੍ਰਤ ਕਰੋ | 1m ~ 10m (ਵਾਈਡ ~ ਟੈਲੀ) | ||
| ਜ਼ੂਮ ਸਪੀਡ | ਲਗਭਗ 7s (ਆਪਟੀਕਲ ਵਾਈਡ ~ ਟੈਲੀ) | ||
ਵੀਡੀਓ | ਸੰਕੁਚਨ | H.265 / h.264 / h.264h / mjpeg | |
| ਰੈਜ਼ੋਲੂਸ਼ਨ | 25/30 / 50 / 60FPS @ 1280 × 1024 | 25/30 / 50 / 60FPS @ 640 × 512 | |
| ਵੀਡੀਓ ਬਿੱਟ ਰੇਟ | 32kbps ~ 16 ਐਮ.ਐੱਮ.ਐੱਸ | ||
| ਆਡੀਓ | AAC / MP2L2 | ||
| LvDs ਵੀਡੀਓ | 25 / 30/50 / 60fps @ 2 ਐਮ ਪੀ (1920 × 1080) | ||
ਨੈੱਟਵਰਕ | ਸਟੋਰੇਜ | ਟੀਐਫ ਕਾਰਡ (256 ਜੀਬੀ), ਐਫਟੀਪੀ, ਨਾਸ | |
| ਨੈੱਟਵਰਕ ਪ੍ਰੋਟੋਕੋਲ | ਓਨਵੀਆਈਐਫ, HTTPS, IPv4, IPv6, ਆਰਟੀਪੀ, ਡੀਡੀਐਨਐਸ, ਆਰਟੀਪੀ, ਟੀਪੀਪੀ, ਯੂਡੀਪੀ | ||
| ਮਲਟੀਕਾਸਟ | ਸਹਾਇਤਾ | ||
| ਫਰਮਵੇਅਰ ਅਪਗ੍ਰੇਡ (LVDs) | ਸਿਰਫ ਨੈਟਵਰਕ ਪੋਰਟ ਦੁਆਰਾ ਫਰਮਵੇਅਰ ਨੂੰ ਅਪਗ੍ਰੇਡ ਕਰ ਸਕਦਾ ਹੈ | ||
| ਆਮ ਸਮਾਗਮ | ਮੋਸ਼ਨ, ਟੈਂਪਰ, ਐਸ ਡੀ ਕਾਰਡ, ਨੈਟਵਰਕ | ||
| Ivs | ਟ੍ਰਿਪਵਾਇਰ, ਕਰਾਸ ਵਾੜ ਦੀ ਖੋਜ, ਘੁਸਪੈਠ, ਤਿਆਗ, ਤਿਆਗ, ਮੂਵਿੰਗ ਆਬਜੈਕਟ, ਤੇਜ਼ - ਮੂਵਿੰਗ, ਪਾਰਕਿੰਗ ਦੀ ਖੋਜ, ਭੀੜ ਇਕੱਠੀ ਕਰਨ ਦਾ ਅਨੁਮਾਨ, ਗੁੰਮ ਰਹੀਤਾ, ਭੌਤਿਕਣਾ ਖੋਜ, ਗੁੰਮ ਰਹੀ ਖੋਜ. | ||
| ਸ਼ੋਰ ਕਮੀ | 2 ਡੀ / 3 ਡੀ | ||
| ਐਕਸਪੋਜਰ ਮੋਡ | ਮੈਨੁਅਲ, ਆਟੋ, ਅਪਰਚਰ ਤਰਜੀਹ, ਸ਼ਟਰ ਤਰਜੀਹ | ||
| ਐਕਸਪੋਜਰ ਮੁਆਵਜ਼ਾ | ਸਹਾਇਤਾ | ||
| ਸ਼ਟਰ ਸਪੀਡ | 1/1 1 ~ 1/30000 | ||
| ਫੋਕਸ ਮੋਡ | ਆਟੋ / ਮੈਨੂਅਲ / ਅਰਧ ਆਟੋ | ||
| ਇਲੈਕਟ੍ਰਾਨਿਕ ਮੂਲ | ਸਹਾਇਤਾ | ||
| ਗਰਮੀ ਹੇਜ਼ ਕਮੀ | ਸਹਾਇਤਾ | ||
| ਫਲਿੱਪ | ਸਹਾਇਤਾ | ||
| Eis | ਸਹਾਇਤਾ | ||
| ਡਿਜੀਟਲ ਜ਼ੂਮ | 16 ਐਕਸ | ||
| ਬਾਹਰੀ ਨਿਯੰਤਰਣ | ਟੀ ਟੀ ਐਲ | ||
| ਇੰਟਰਫੇਸ | 4Pin ਈਥਰਨੈੱਟ ਪੋਰਟ, 6pin ਸੀਰੀਅਲ ਐਂਡ ਪਾਵਰ ਪੋਰਟ, 5pin ਆਡੀਓ ਪੋਰਟ.30pin LVDs | ||
| ਸੰਚਾਰ ਪ੍ਰੋਟੋਕੋਲ | ਸੋਨੀ ਵਿਸਕਾ, ਪਲੀਕੋ ਡੀ / ਪੀ | ||
| ਓਪਰੇਟਿੰਗ ਹਾਲਤਾਂ | - 30 ~ + 60 ° C / 20% ~ 80% RH | ||
| ਭੰਡਾਰਨ ਦੀਆਂ ਸਥਿਤੀਆਂ | - 40 ~ + 70 ° C / 20% ~ 95% Rh | ||
| ਬਿਜਲੀ ਦੀ ਸਪਲਾਈ | ਡੀਸੀ 12 ਵੀ | ||
| ਬਿਜਲੀ ਦੀ ਖਪਤ (ਟੀਬੀਡੀ) | AVG: 6W; ਅਧਿਕਤਮ: 11W | ||

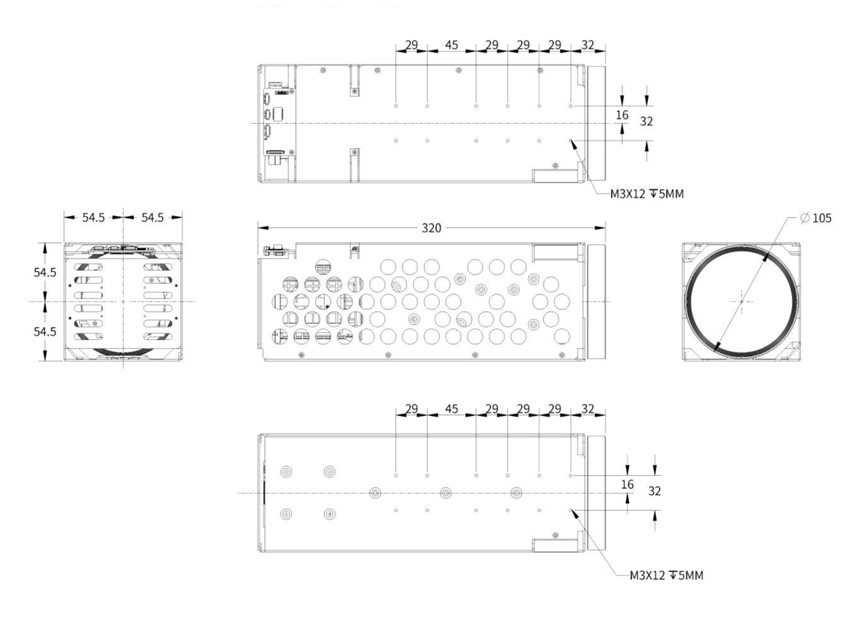

| ਮਾਪ (ਐਲ * ਡਬਲਯੂ * ਐਚ) | ਲਗਭਗ 320mm * 109mm * 109mm | ||
| ਭਾਰ | 3.1 ਕਿ.ਜੀ.ਜੀ. | ||
ਨੈੱਟਵਰਕ ਇੰਟਰਫੇਸ
| ਕਿਸਮ | ਪਿੰਨ ਨੰਬਰ | ਪਿੰਨ ਨਾਮ | ਵੇਰਵਾ |
| J2_4pin ਈਥਰਨੈੱਟ ਇੰਟਰਫੇਸ | 1 | ਈਸਰਕਸ - | ਅਡੈਪਟਿਵ ਈਥਰਨੈੱਟ ਪੋਰਟ, ਇੰਟਰਨੈੱਟ ਆਰਟੀਐਕਸ - |
| 2 | ਈਸਰਕਸ + | ਅਨੁਕੂਲ ਈਥਰਨੈੱਟ ਪੋਰਟ, ਇੰਟਰਨੈੱਟ ਆਰਐਕਸ + | |
| 3 | ਐਥੈਕਸ - | ਅਨੁਕੂਲ ਈਥਰਨੈੱਟ ਪੋਰਟ, ਇੰਟਰਨੈੱਟ TX - | |
| 4 | ਐਟੀਟੀਐਕਸ + | ਅਨੁਕੂਲ ਈਥਰਨੈੱਟ ਪੋਰਟ, ਇੰਟਰਨੈੱਟ ਟੀਐਕਸ + | |
| J3_6pin ਪਾਵਰ ਅਤੇ ਯੂਆਰਟੀ ਇੰਟਰਫੇਸ | 1 | Dc_in | Dc12v |
| 2 | Gnd | Gnd | |
| 3 | Rxd1 | ਟੀ ਟੀ ਐਲ ਪੱਧਰ 3.3V, ਪੇਲੋਕੋ ਪ੍ਰੋਟੋਕੋਲ | |
| 4 | Txd1 | ਟੀ ਟੀ ਐਲ ਪੱਧਰ 3.3V, ਪੇਲੋਕੋ ਪ੍ਰੋਟੋਕੋਲ | |
| 5 | Rxd0 | ਟੀਟੀਐਲ ਪੱਧਰ 3.3v, Visca ਪ੍ਰੋਟੋਕੋਲ | |
| 6 | Txd0 | ਟੀਟੀਐਲ ਪੱਧਰ 3.3v, Visca ਪ੍ਰੋਟੋਕੋਲ | |
| J1_5pin ਆਡੀਓ ਇੰਟਰਫੇਸ | 1 | ਆਡੀਓ_ਆ .ਟ | ਆਡੀਓ ਆਉਟ (ਲਾਈਨ ਆਉਟ) |
| 2 | Gnd | Gnd | |
| 3 | ਆਡੀਓ_ਇਨ | ਆਡੀਓ ਇਨ (ਇਨ ਇਨ ਇਨ) | |
| 4 | Gnd | Gnd | |
| 5 | NC | NC |
LVDS ਇੰਟਰਫੇਸ
| ਪੋਰਟ | ਨੰਬਰ | ਪਿੰਨ ਨਾਮ | ਵੇਰਵਾ |
| J4_30pin LVDS ਇੰਟਰਫੇਸ (ਸੋਨੀ 30 ਸਪਿਨ ਡਿਜੀਟਲ ਇੰਟਰਫੇਸ ਵਰਗਾ) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | Gnd | Gnd | |
| 10 | Gnd | ||
| 11 | Gnd | ||
| 12 | Gnd | ||
| 13 | DC | ਡੀਸੀ ਆਉਟਪੁੱਟ (ਡੀਸੀ + 7v ~ + 12v) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | ਯੂਆਰਟੀ 1_tx | ਟੀਟੀਐਲ ਪੱਧਰ 3.3v, Visca ਪ੍ਰੋਟੋਕੋਲ, J3_6pin ਪੋਰਟ ਤੇ TXD0 ਲਈ ਉਹੀ. ਪਰ ਉਸੇ ਸਮੇਂ ਨਹੀਂ ਜੁੜ ਸਕਦਾ. | |
| 19 | ਯੂਆਰਟੀ 1_rx | ਟੀਟੀਐਲ ਲੈਵਲ 3.3V, ਵਿਨਸਕਾ ਪ੍ਰੋਟੋਕੋਲ, ਜੋ J3_6pin ਪੋਰਟ ਤੇ ਆਰਐਕਸਡੀ 0 ਨੂੰ. ਪਰ ਉਸੇ ਸਮੇਂ ਨਹੀਂ ਜੁੜ ਸਕਦਾ. | |
| 20 | Gnd | Gnd | |
| 21 | Txout0 - | ||
| 22 | Txout0 + | ||
| 23 | Txout1 - | ||
| 24 | Txout1 + | ||
| 25 | Txout2 - | ||
| 26 | Txout2 + | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk + | ||
| 29 | Txout3 - | ||
| 30 | Txout3 + |
