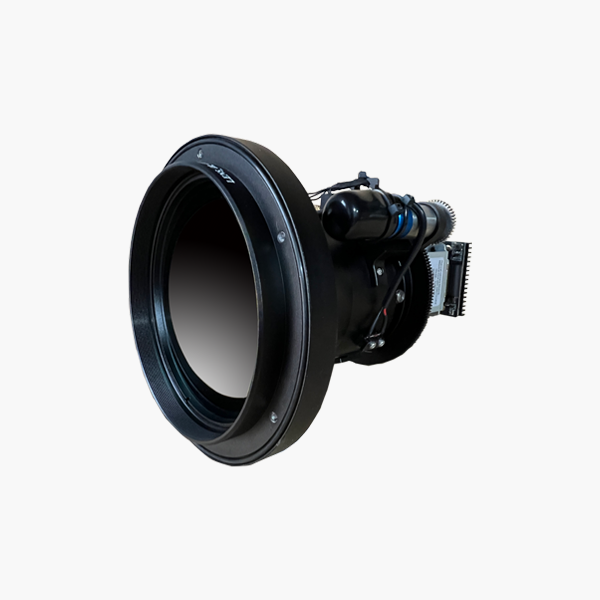

30~180mm(30~120mm) ਮੋਟਰਾਈਜ਼ਡ ਲੈਂਸ ਵਾਲਾ 640x512 ਥਰਮਲ ਨੈੱਟਵਰਕ ਕੈਮਰਾ ਮੋਡੀਊਲ
|
ਮਾਡਲ |
SG-TCM06N2-M30180 |
SG-TCM06N2-M30120 |
|
|
ਸੈਂਸਰ |
ਚਿੱਤਰ ਸੈਂਸਰ |
ਅਨਕੂਲਡ VOx ਮਾਈਕ੍ਰੋਬੋਲੋਮੀਟਰ |
|
|
ਮਤਾ |
640×512 |
||
|
ਫਰੇਮ ਦਰ |
50Hz |
||
|
ਪਿਕਸਲ ਪਿੱਚ |
12μm |
||
|
ਸਪੈਕਟ੍ਰਲ ਰੇਂਜ |
8~14μm |
||
|
NETD |
≤40mK@25°C, F#1.0 |
||
|
ਲੈਂਸ |
ਪਰਤ |
ਡੀ.ਐਲ.ਸੀ |
|
|
ਫੋਕਲ ਲੰਬਾਈ |
30~180mm |
30~120mm |
|
|
ਲੈਂਸ ਦੀ ਕਿਸਮ |
ਮੋਟਰਾਈਜ਼ਡ |
ਮੋਟਰਾਈਜ਼ਡ |
|
|
ਆਪਟੀਕਲ ਜ਼ੂਮ |
6x |
4x |
|
|
ਡਿਜੀਟਲ ਜ਼ੂਮ |
8x |
8x |
|
|
F ਮੁੱਲ |
F1.0~F1.4 |
F1.0~F1.4 |
|
|
FOV |
14.59°×11.69°~2.44°×1.96° |
14.59°×11.69°~3.67°×2.93° |
|
|
ਵੀਡੀਓ |
ਕੰਪਰੈਸ਼ਨ |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
ਆਡੀਓ ਕੰਪਰੈਸ਼ਨ |
AAC / MP2L2 |
||
|
ਸਨੈਪਸ਼ਾਟ |
JPEG |
||
|
ਮਤਾ |
ਮੁੱਖ ਸਟ੍ਰੀਮ: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
ਵੀਡੀਓ ਬਿੱਟ ਰੇਟ |
4kbps~65Mbps |
||
|
ਨੈੱਟਵਰਕ |
ਨੈੱਟਵਰਕ ਪ੍ਰੋਟੋਕੋਲ |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, HTTP API, SDK, GB28181 |
||
|
ਨੈੱਟਵਰਕ ਸੁਰੱਖਿਆ |
ਉਪਭੋਗਤਾ ਪ੍ਰਮਾਣੀਕਰਨ, IP/MAC ਫਿਲਟਰਿੰਗ, HTTPS ਐਨਕ੍ਰਿਪਸ਼ਨ, IEEE 802.1X ਨੈੱਟਵਰਕ ਐਕਸੈਸ ਕੰਟਰੋਲ |
||
|
ਵੈੱਬ ਬਰਾਊਜ਼ਰ |
IE, Edge, Firefox, Chrome |
||
|
ਉਪਭੋਗਤਾ |
20 ਉਪਭੋਗਤਾਵਾਂ ਤੱਕ, 2 ਪੱਧਰ: ਪ੍ਰਸ਼ਾਸਕ, ਉਪਭੋਗਤਾ |
||
|
ਸਟੋਰੇਜ |
ਮਾਈਕ੍ਰੋ SD/SDHC/SDXC ਕਾਰਡ (1TB ਤੱਕ) ਕਿਨਾਰੇ ਸਟੋਰੇਜ, FTP, NAS |
||
|
ਮਲਟੀਕਾਸਟ |
ਸਪੋਰਟ |
||
|
ਬੁੱਧੀ |
ਘੇਰੇ ਦੀ ਸੁਰੱਖਿਆ |
ਟ੍ਰਿਪਵਾਇਰ, ਕਰਾਸ ਵਾੜ ਖੋਜ, ਘੁਸਪੈਠ |
|
|
ਵਿਵਹਾਰ ਵਿਸ਼ਲੇਸ਼ਣ |
ਛੱਡੀ ਗਈ ਵਸਤੂ, ਵਸਤੂ ਨੂੰ ਹਟਾਉਣਾ, ਤੇਜ਼ - ਮੂਵਿੰਗ, ਭੀੜ ਖੋਜ, ਲੋਇਟਰਿੰਗ ਖੋਜ, ਪਾਰਕਿੰਗ ਖੋਜ |
||
|
ਸਮਾਗਮ |
ਮੋਸ਼ਨ ਡਿਟੈਕਸ਼ਨ, ਵੀਡੀਓ ਓਕਲੂਜ਼ਨ, ਸੀਨ ਚੇਂਜ, ਆਡੀਓ ਡਿਟੈਕਸ਼ਨ, ਨੈੱਟਵਰਕ ਡਿਸਕਨੈਕਟ ਕੀਤਾ ਗਿਆ, IP ਅਪਵਾਦ, ਗੈਰ-ਕਾਨੂੰਨੀ ਪਹੁੰਚ, ਸਟੋਰੇਜ਼ ਅਸੰਗਤ |
||
|
ਅੱਗ ਖੋਜ |
ਸਪੋਰਟ |
||
|
ਇੰਟਰਫੇਸ |
ਈਥਰਨੈੱਟ |
4PIN ਈਥਰਨੈੱਟ ਪੋਰਟ, 10M/100M ਸਵੈ-ਅਡਾਪਸ਼ਨ |
|
|
ਅਲਾਰਮ ਇਨ/ਆਊਟ |
1/1 |
||
|
ਆਡੀਓ ਇਨ/ਆਊਟ |
1/1 |
||
|
ਕੰਟਰੋਲ ਇੰਟਰਫੇਸ |
1x TTL 3.3V (VISCA ਪ੍ਰੋਟੋਕੋਲ), 1x RS485 (ਪੇਲਕੋ ਪ੍ਰੋਟੋਕੋਲ) (TTL 3.3V ਵਿਕਲਪਿਕ) |
||
|
ਵੀਡੀਓ ਆਉਟਪੁੱਟ |
ਨੈੱਟਵਰਕ ਅਤੇ CVBS |
||
|
ਸੂਡੋ ਰੰਗ |
ਚਿੱਟਾ ਗਰਮ, ਕਾਲਾ ਗਰਮ, ਫਿਊਜ਼ਨ, ਆਇਰਨ ਲਾਲ, ਆਦਿ 20 ਵਿਕਲਪ |
||
|
ਫੋਕਸ ਮੋਡ |
ਆਟੋ / ਮੈਨੂਅਲ / ਇੱਕ ਪੁਸ਼ AF |
||
|
FFC ਮੋਡ |
ਆਟੋ / ਮੈਨੂਅਲ |
||
|
ਚਿੱਤਰ ਸੈਟਿੰਗ |
ਚਮਕ, ਵਿਪਰੀਤਤਾ, ਤਿੱਖਾਪਨ, ਅਤੇ ਅਸਥਾਈ ਸ਼ੋਰ ਘਟਾਉਣਾ |
||
|
ਓ.ਐਸ.ਡੀ |
ਸਪੋਰਟ |
||
|
ਫਲਿਪ ਕਰੋ |
ਸਪੋਰਟ |
||
|
ਮਿਰਰ |
ਸਪੋਰਟ |
||
|
ਪਾਵਰ ਸਪਲਾਈ |
DC 12V, 1A |
||
|
ਆਮ ਬਿਜਲੀ ਦੀ ਖਪਤ |
2.5 ਡਬਲਯੂ |
||
|
ਪੀਕ ਬਿਜਲੀ ਦੀ ਖਪਤ |
7.3 ਡਬਲਯੂ |
7.1 ਡਬਲਯੂ |
|
|
ਓਪਰੇਟਿੰਗ ਹਾਲਾਤ |
-30°C~+60°C/20% ਤੋਂ 80%RH |
||
|
ਸਟੋਰੇਜ ਦੀਆਂ ਸ਼ਰਤਾਂ |
-40°C~+70°C/20% ਤੋਂ 95%RH |
||
|
1ਲਾ ਲੈਂਸ ਸੁਰੱਖਿਆ ਪੱਧਰ |
IP67 |
||
|

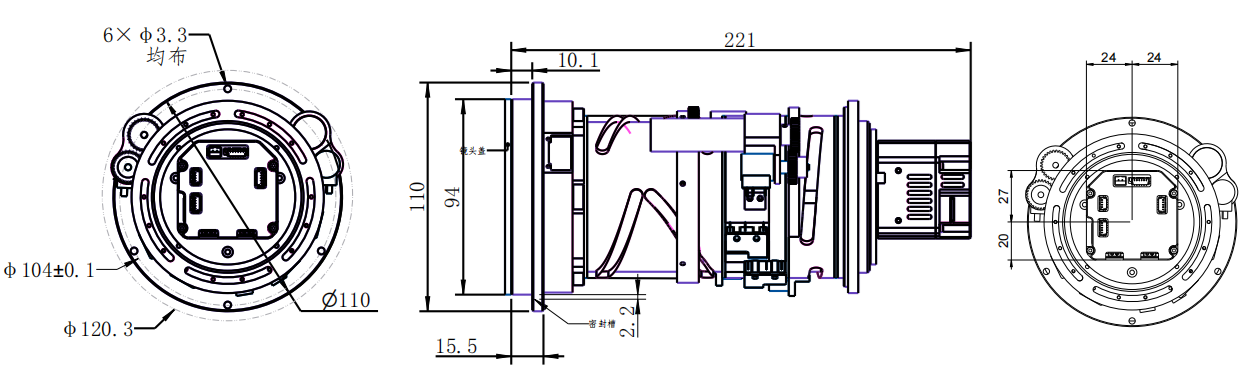

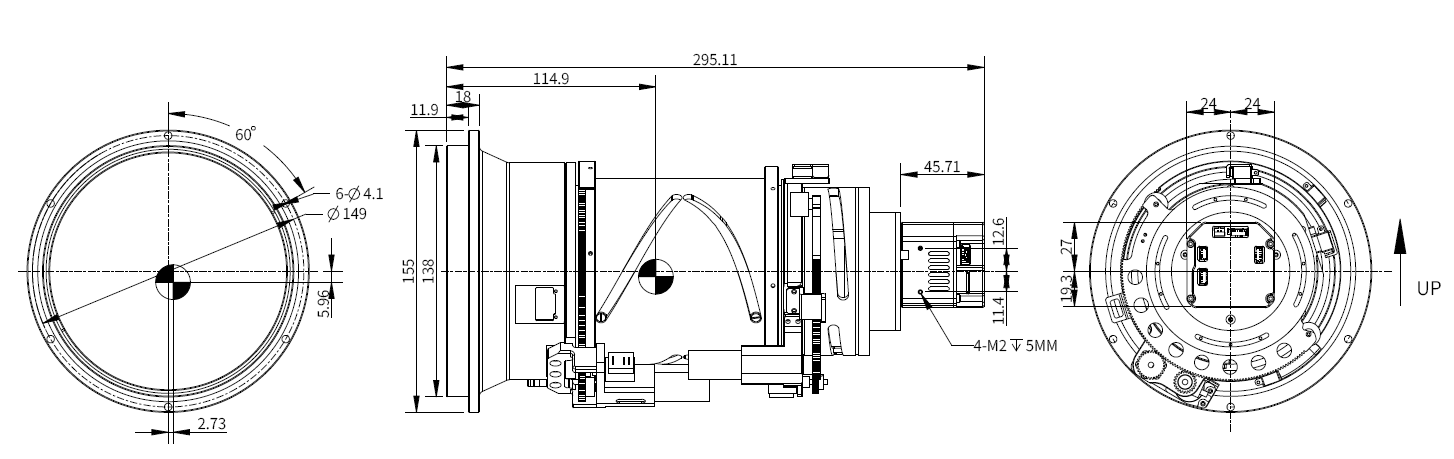

ਮਾਪ (L*W*H) |
Φ155*295mm |
Φ110*221mm (ਫਲਾਂਜ) Φ120*221mm (ਅਧਿਕਤਮ ਪ੍ਰੋਜੈਕਸ਼ਨ) |
|
|
ਭਾਰ |
ਲਗਭਗ. 3.2kg (ਲੈਂਸ ਕੈਪ ਸਮੇਤ) |
ਲਗਭਗ. 1.72 ਕਿਲੋਗ੍ਰਾਮ (ਲੈਂਸ ਕੈਪ ਸਮੇਤ) |
|
DRI ਦੂਰੀ
ਟੀਚਾ: ਮਨੁੱਖੀ ਆਕਾਰ 1.8m×0.5m ਹੈ (ਗੰਭੀਰ ਆਕਾਰ 0.75m ਹੈ), ਵਾਹਨ ਦਾ ਆਕਾਰ 1.4m×4.0m ਹੈ (ਨਾਜ਼ੁਕ ਆਕਾਰ 2.3m ਹੈ); ਅੱਗ ਦਾ ਆਕਾਰ 0.13m×0.13m ਹੈ (ਗੰਭੀਰ ਆਕਾਰ 0.13m ਹੈ)।
ਟੀਚੇ ਦੀ ਖੋਜ, ਪਛਾਣ ਅਤੇ ਪਛਾਣ ਦੂਰੀਆਂ ਦੀ ਗਣਨਾ ਜਾਨਸਨ ਦੇ ਮਾਪਦੰਡ ਦੇ ਅਨੁਸਾਰ ਕੀਤੀ ਜਾਂਦੀ ਹੈ।
ਖੋਜ, ਪਛਾਣ ਅਤੇ ਪਛਾਣ ਦੀਆਂ ਸਿਫ਼ਾਰਸ਼ ਕੀਤੀਆਂ ਦੂਰੀਆਂ ਹੇਠ ਲਿਖੇ ਅਨੁਸਾਰ ਹਨ:
|
ਲੈਂਸ |
Dਕੱਢਣਾ |
Rਪਛਾਣਨਾ |
ਪਛਾਣy |
||||||
|
ਵਾਹਨ |
ਮਨੁੱਖੀ |
ਅੱਗ |
ਵਾਹਨ |
ਮਨੁੱਖੀ |
ਅੱਗ |
ਵਾਹਨ |
ਮਨੁੱਖੀ |
ਅੱਗ |
|
|
30mm |
3833 ਮੀਟਰ (12575 ਫੁੱਟ) |
1250 ਮੀਟਰ (4101 ਫੁੱਟ) |
217 ਮੀ (712 ਫੁੱਟ) |
958 ਮੀਟਰ (3143 ਫੁੱਟ) |
313 ਮੀਟਰ (1027 ਫੁੱਟ) |
54 ਮੀ (177 ਫੁੱਟ) |
479 ਮੀਟਰ (1572 ਫੁੱਟ) |
156 ਮੀਟਰ (512 ਫੁੱਟ) |
27 ਮੀ (89 ਫੁੱਟ) |
|
120mm |
15333 ਮੀਟਰ (50305 ਫੁੱਟ) |
5000 ਮੀਟਰ (16404 ਫੁੱਟ) |
607 ਮੀ (1991 ਫੁੱਟ) |
3833 ਮੀਟਰ (12575 ਫੁੱਟ) |
1250 ਮੀਟਰ (4101 ਫੁੱਟ) |
152 ਮੀ (499 ਫੁੱਟ) |
1917 ਮੀਟਰ (6289 ਫੁੱਟ) |
625 ਮੀਟਰ (2021 ਫੁੱਟ) |
76 ਮੀ (249 ਫੁੱਟ) |
|
180mm |
23000 ਮੀਟਰ (75459 ਫੁੱਟ) |
7500 ਮੀਟਰ (24606 ਫੁੱਟ) |
910 ਮੀ (2985 ਫੁੱਟ) |
5750 ਮੀਟਰ (18865 ਫੁੱਟ) |
1875 ਮੀਟਰ (6152 ਫੁੱਟ) |
227 ਮੀ (744 ਫੁੱਟ) |
2875 ਮੀਟਰ (9432 ਫੁੱਟ) |
938 ਮੀਟਰ (3077 ਫੁੱਟ) |
113 ਮੀ (371 ਫੁੱਟ) |
